definitiv gibt es die von mir erstellten Varianten so in der Realität auch. nicht jedes Haupt-/Ausfahr-/ oder Zwischensignal muss jedes zeichen darstellen können.

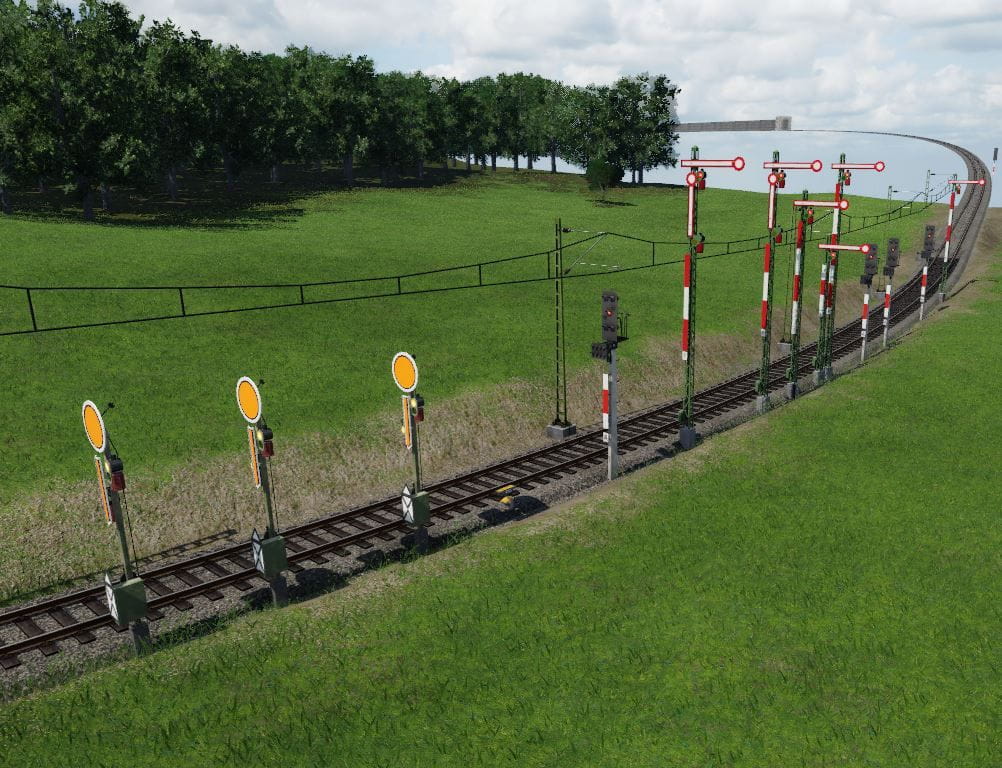

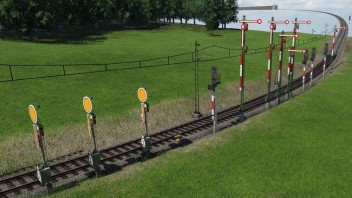

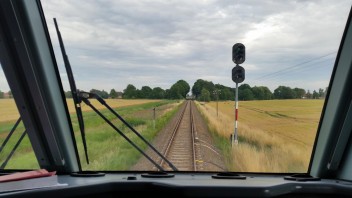

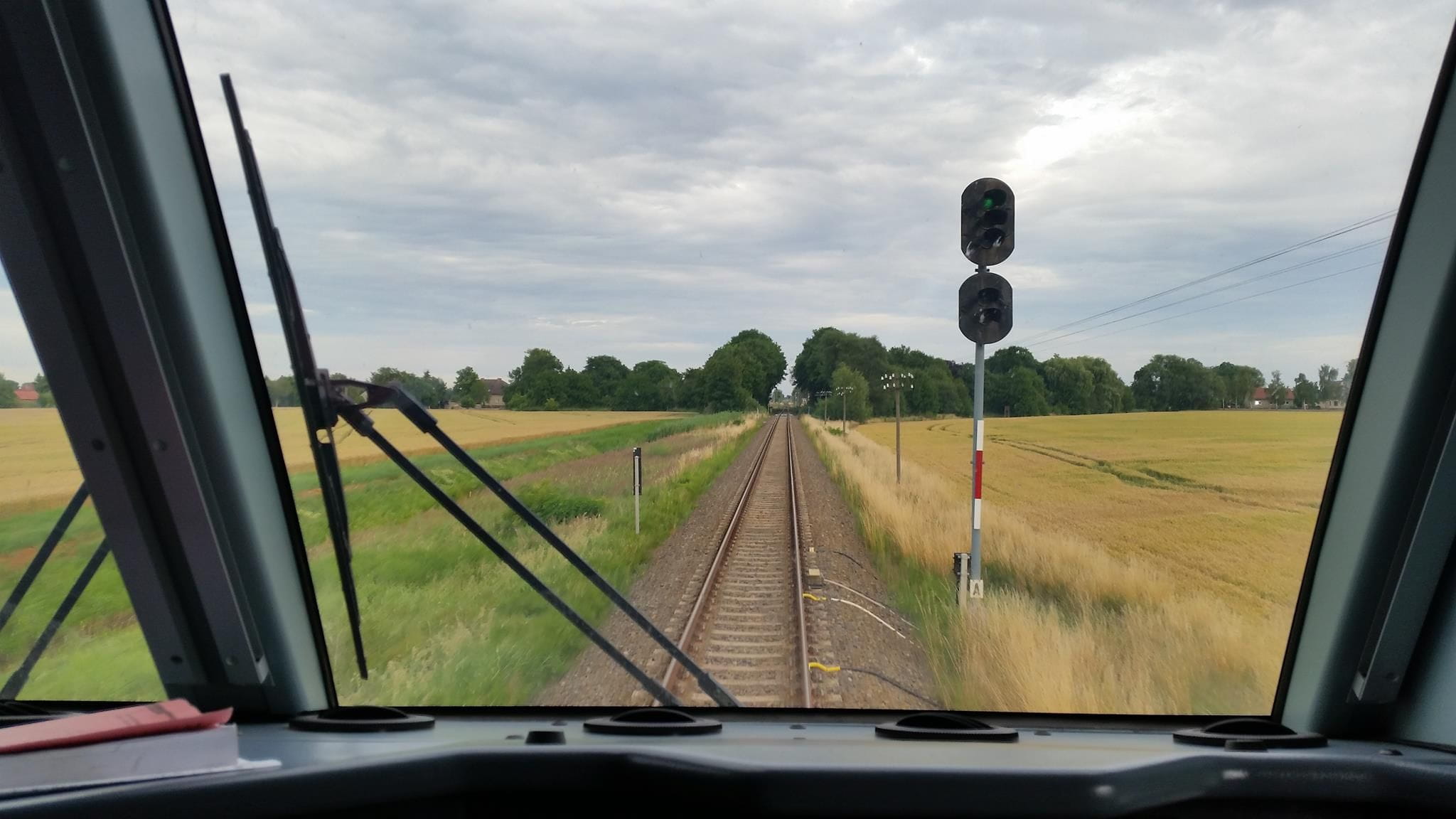

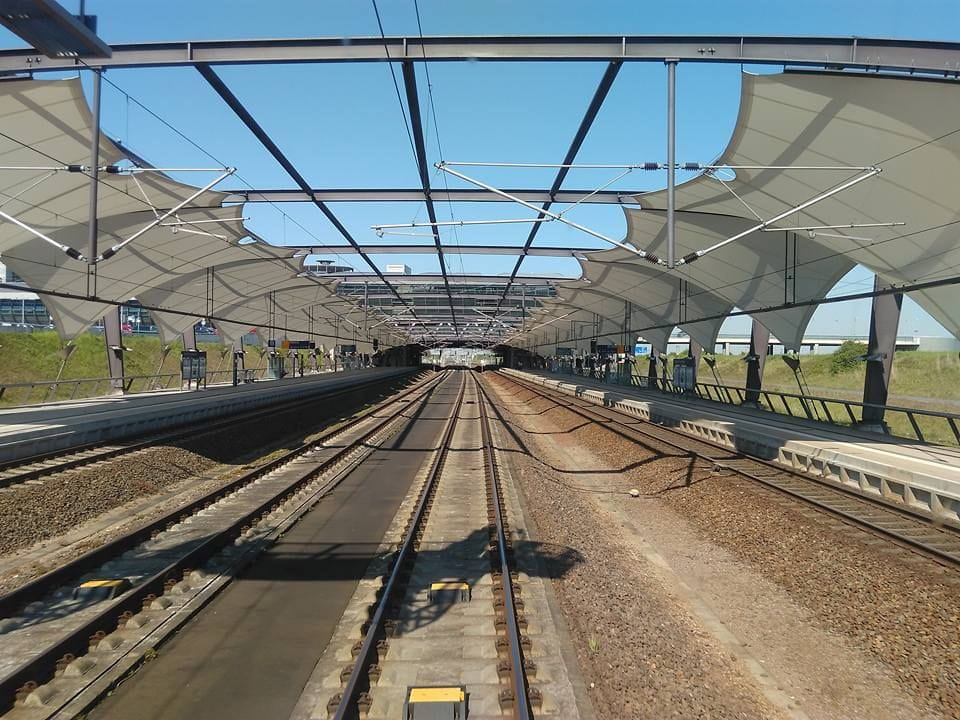

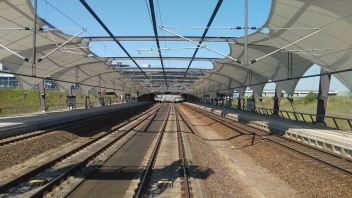

hier ein Bild:
http://static.panoramio.com/photos/large/124132968.jpg
und ein anderes
Moin,
Ich hole mal weit aus und versuche mal es zu erklären wie meinen Azubis
Die Einführung der Signale mit Kompaktschirm hatte ein bestimmten Grund, in der EBO und Richtlinie zum Aufstellen von Signalen etc. ist klar geregelt welche Signale Zs1, welche Zs7 etc. können müssen.

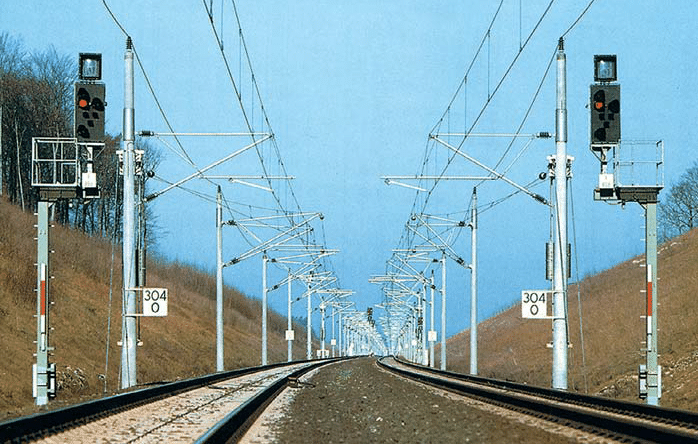

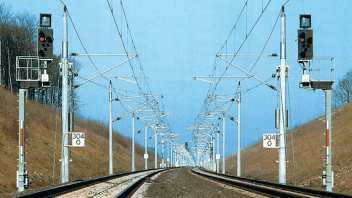

Früher hattest du an Esig und Asig Zs1 ( Im Osten bei Hl und Formsignalen heute noch so ), mittlerweile bzw. seit vielen Jahren gibt es da Änderungen. So hast du in der Regel an Einfahr- und Zwischensignalen Zs7 und an Ausfahr- und Blocksignalen Zs1. Es gibt aber auch wie auf deinem Bild Blocksignale mit Zs7 , meist in ESTW Bereichen weil hier der Fahrdienstleiter selber keine Räumungsprüfung machen kann.
Das ist auch der Grund warum die Kompaktschirme so lustig aussehen, du kannst diese als Esig, Zsig oder Asig aufstellen und klemmst eben die Varianten an die gefordert sind. Der Hersteller muss also keine zig verschiedenen Schirme bauen. Bei KS Signalen ist es wieder anders, aber dazu kann man auch per PN schreiben. Das würde hier etwas den Rahmen sprengen.
Einen Gegengleisanzeiger (Zs6) hast du wiederum nur an Asig und an Blocksignalen einer Überleiststelle bzw. Abzweigstelle wo du ins Gegengleis fahren kannst, es gibt auch Varianten ohne Zs6 aber anderes Thema
Ich hab hier auch Gelesen was die Signalisierung betrifft und die Zs3 / Zs3v, generell Hp2 bzw. Vr2 sagt wenn nix anderes im Fahrplan hinterlegt ist immer 40 .. Es muss also keine 4 Angezeigt werden, 3 bei 30 5 bei 50 und 6 bei 60 sind korrekt. Alles darüber, 70 80 90 etc wird mit Hp1 / Vr1 signalisiert.
Ich hoffe ich habe es einigermaßen Verständlich erklärt, und wenndas Kollegen lesen nicht Hauen ich musste es einfach erklären
Lg von einem Lehrlokführer
Sven
