  • Um Gleise oder Straßen für Transport Fever programmieren zu können, benötigen wir Edges, Vektoren, Punkte und Koordinaten. Ansätze zur strukturierten Umsetzung erkläre ich im Folgenden. Scripting-Grundkenntnisse und Kenntnisse des programmiertechnischen Aufbaus von Konstruktionen sowie der Game-Scripting-API sind vorausgesetzt.

    Zunächst zum Begriff der Edge, der uns immer wieder begegnen wird. Er hat mich anfangs etwas irritiert, denn Edge heißt übersetzt doch Kante?! Aber hier ist ein Gleis- oder Straßensegment gemeint, manchmal auch eine einzelne Fahrspur, auf jeden Fall eine geometrische Linie und keine Kante. Wir könnten hinterfragen, warum es Edge heißt. Das bringt uns aber nicht weiter, also akzeptieren wir es von nun an.

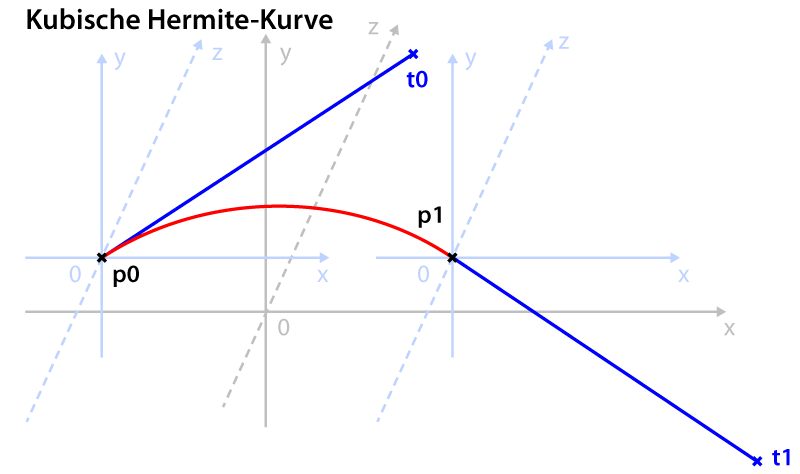

    Eine Edge ist in Transport Fever eine Hermite-Kurve - oder eben eine Gerade nach demselben Prinzip. Wie jede Linie wird sie durch einen Anfangs- und einen Endpunkt definiert. Zusätzlich verfügt sie über zwei Tangentenvektoren mit Endpunkten (Ein Vektor ist laienhaft erklärt eine für Rechenoperationen benötigte gerade Hilfsline mit einer Richtung), die den Verlauf der Kurve beeinflussen, die wir jedoch auch aus technischen Gründen bei Geraden benötigen. Punkte definieren sich wiederum über Raum- oder Flächenkoordinaten. Wie können wir das aber programmiertechnisch umsetzen?



    In Lua sind Tabellen das A und O. Tabellen sind meistens indiziert, d.h. jeder Datensatz, also jede "Zeile", hat einen Index, auch Schlüssel oder Key genannt. Das ist das, was in "echten" Tabellen auf bedrucktem Papier in der ersten Spalte, womöglich fett, stehen würde, z.B. Namen, anhand derer ein Datensatz schnell gefunden werden kann. Es gibt auch nicht-indizierte Tabellen, die gelegentlich als Listen oder Arrays bezeichnet werden. Tabellen können wir benutzen, um Edges, Punkte und Koordinaten zu definieren und zu strukturieren. Tabellen werden durch geschweifte Klammern gekennzeichnet sowie durch eine Variable. Diese Variable enthält keine Rechenparameter, sondern nur eine Speicheradresse als Referenz. Den Anfangspunkt einer Edge mitsamt seiner Koordinaten können wir als "Mini-Tabelle" definieren:

    p0 = {x = -45, y = 15, z = 3}

    x, y und z, also das, was vor den inneren Gleichheitszeichen steht, sind in diesem Fall nicht einfach nur Variablen, sondern auch die Keys der Tabelle, die wir von nun an beibehalten müssen, um an anderer Stelle wieder schnell und einfach darauf zugreifen zu können.


    Die Lokalisierung von Variablen setze ich als bekannt voraus. Deshalb verzichte ich in meinen Beispielen weitgehend auf das Wörtchen local.


    Mit den anderen drei Punkten verfahren wir entsprechend. Da wir in Lua Tabellen ineinander verschachteln können, definieren wir die Edge ebenfalls als Tabelle:

    Code
    edge = {
        p0 = {x = -45, y = 15, z = 3}, -- in einer Tabelle die Kommata nicht vergessen!
        p1 = {x = 55, y = 15, z = 7},
        t0 = {x = 90, y = 60, z = 4},
        t1 = {x = 90, y = -60, z = 6}
    }

    Die Variablen p0, p1, t0 und t1 werden hier zu Keys der Tabelle edge. Die Koordinaten habe ich nicht genau berechnet, sie könnten aber ungefähr zur obigen Abbildung passen. Außerdem würden wir es in der Praxis meistens mit Variablen statt nummerischer Werte zu tun haben. Es geht sich nur ums Prinzip.


    Wir können uns umgekehrt auch einzelne Koordinaten aus der Tabelle herausgreifen. Die Keys werden hierbei in der Schreibweise durch einen Punkt von der Variable ihrer Tabelle abgetrennt, also so:

    Code
    edge.p0.x = -45
    edge.t0.y = 60
    edge.t1.z = 6

    Wir könnten uns auch Zwischenebenen aus der Tabelle herausgreifen und neu benennen, um das Ganze übersichtlicher zu machen und etwas Schreibarbeit zu sparen:

    Code
    pStart = edge.p0
    pEnd = edge.p1
    tStart = edge.t0
    tEnd = edge.t1

    Hierbei ist zu beachten, dass es sich nicht um eine echte Neudefinition handelt, sondern sich inhaltliche Änderungen von pStart, z.B.

    pStart.x = 111

    immer noch auf die übergeordnete Tabelle edge auswirken würden, selbst über alle Variablen-Namen, Ebenen-, Funktions- und Lokalisierungsgrenzen hinweg und somit womöglich an unerwarteter Stelle; hier ist Vorsicht geboten :!::!::!:, es kann ein echter Fluch sein! Es hat mit dem Referenzprinzip zu tun. Wie wir solche Tabellen ein für allemal voneinander trennen können, ist ein eigenes Thema.


    Wir können die Punkte auch einzeln definieren:

    Code
    edge.p0 = {x = -45, y = 15, z = 3} -- hier keine Kommata, sind ja Einzeldefinitionen!
    edge.p1 = {x = 55, y = 15, z = 7}
    edge.t0 = {x = 90, y = 60, z = 4}
    edge.t1 = {x = 90, y = -60, z = 6}

    Wir verabschieden uns an dieser Stelle einstweilen von der Edge. Von nun an möchten wir mit Punkten und Koordinaten rechnen. Bei einzelnen Koordinaten kein Problem:

    myLovelySum = p0.x + t0.x

    oder

    p0.x = 10 * p0.z


    Das Ergebnis wird dank unserer Key-Angabe automatisch auch wieder in der zugehörigen Tabelle p0 geändert.


    Wenn wir einen Punkt (in der Fläche) um 20 Einheiten nach rechts und 10 Einheiten nach unten verschieben möchten, könnten wir schreiben:

    Code
    p0.x = p0.x + 20
    p0.y = p0.y - 10

    Jede Koordinate einzeln zu berechnen, kann auf die Dauer gerade bei sehr komplexen Berechnungen ausgesprochen unschön sein. Wir möchten doch lieber die Berechnung für komplette Punkte durchführen. Eine solche Möglichkeit beitet aber Lua nicht nativ an. Wir müssten uns also eine Library schreiben. Leider verraten uns die Spielentwickler nicht, dass es hierfür längst eine hervorragende Library gibt, und die Wahrscheinlichkeit, dass sie irgendwann geändert wird, eher gering sein dürfte. Im Hauptverzeichnis des Spiels unter res/scripts/vec3.lua werden wir fündig. Die wichtigsten Funktionen schauen wir uns einmal an. Dass wir am Anfang noch, um die Library zu laden, schreiben müssen

    local vec3 = require "vec3"

    dürfte klar sein.


    Mit vec3.new können wir Einzelkoordinaten zu Punkten zusammenfassen. Damit können wir dann zukünftig rechnen. Das bedeutet nicht, dass wir einzelne Koordinaten überhaupt nicht mehr verwenden können, sondern wir erweitern unsere Möglichkeiten. Was wir genau rechnen können, finden wir nachfolgend. Beginnen wir mit vec3.add, vec3.sub und vec3.mul. Bei add und sub handelt es sich um die Addition und Subtraktion von Punkten bzw. Vektoren, während mul die Multiplikation mit einem nummerischen Wert durchführt. Dieser muss bei den Argumenten der Funktion an erster Stelle angegeben sein.


    Nun kann es bei komplexeren Operationen, vor allem solchen mit vielen Klammern, immer noch sehr unpraktisch sein, die Funktionen auszuschreiben und zu verschachteln, z.B.

    t2 = vec3.mul(8, vec3.add(t0, t1))


    Das geht natürlich auch, aber es geht einfacher. (Danke an VacuumTube! :)). Die genannten Operationen sind nämlich als Bedingungen in einer Metatable enthalten. Das möchte ich nicht genauer erklären, aber auf jeden Fall können wir, obwohl die Punkte als Tabellen definiert sind, auch ganz normal damit rechnen - unter einer Bedingung: Wir müssen jeden unserer Punkte zuvor irgendwann einmalig mit vec3.new definiert haben, also z.B.:

    Code
    t0 = vec3.new(t0.x, t0.y, t0.z)
    t1 = vec3.new(t1.x, t1.y, t1.z)

    Danach können wir das obige Beispiel auch als Gleichung mit normalen Rechenoparatoren umsetzen, wobei der Faktor allerdings wieder vorne stehen muss:

    t2 = 8 * (t0 + t1)


    Sollten wir die Definition der Punkte als vec3-Objekte vergessen und trotzdem fröhlich mit normalen Rechenzeichen gearbeitet haben, bekämen wir eine Fehlermeldung.


    Die Angabe von Einzelpunkten bei vec3.new kann immer noch etwas lästig sein, deswegen habe ich mir selber noch folgende Funktion gebastelt:

    Code
    function point3New(p)
        return vec3.new(p.x, p.y, p.z)
    end

    Man könnte das Ganze sogar für eine komplette Edge praktizieren:

    Code
    function edge3New(edge)
        local p0 = point3.new(edge.p0)
        local p1 = point3.new(edge.p1)
        local t0 = point3.new(edge.t0)
        local t1 = point3.new(edge.t1)
        return p0, p1, t0, t1
    end

    Wo ist eigentlich vec3.div? Auf die Division hat man wohl verzichtet. Man braucht sie relativ selten, und wenn man sie braucht, ist es performance-technisch effektiver, sie als Multiplikation mit dem Kehrwert auszudrücken. Was Euch aber nicht davon abhalten soll, notfalls selber eine solche Funktion zu schreiben.


    vec3.dot und vec3.cross habe ich bislang nicht benötigt, mich somit auch nicht damit auseinandergesetzt und überspringe sie deshalb. Weiter geht's mit

    • vec3.length. Damit können wir z.B. die Länge eines Tangentenvektors berechnen, indem wir t0 oder t1 einsetzen.
    • vec3.distance berechnet den Abstand zweier Punkte.
    • vec3.normalize normiert einen Vektor, d.h. setzt dessen Länge auf 1, ohne seine Richtung zu ändern. Das können wir nutzen, um bestimmte Berechnungen zu vereinfachen oder dem Vektor danach unabhängig von der alten Länge eine neue Länge zuzuweisen.
    • vec3.angleUnit berechnet den Winkel zwischen zwei Vektoren, damit lässt sich z.B. die Lage von Tangenten zueinander ermitteln.
    • vec3.xyAngle ermittelt den Winkel eines einzelnen Vektors zur x- oder y-Achse.

    Für Berechnungen im zweidimensionalem Raum, also in der Fläche, könnten wir auch die Library vec2.lua aus demselben Verzeichnis benutzen. Diese weist allerdings - warum auch immer - keine Metatable auf; man kann hier also nicht mit Rechenzeichen arbeiten. Möglicherweise ist es da praktischer, in diesem Fall vec3.lua zu verwenden und z einfach auf Null zu setzen. Außerdem bleibt auf diese Weise immer noch die Option offen, später einmal Höhenkoordinaten zu ergänzen, ohne den Code zu sehr ändern zu müssen.


    An dieser Stelle kommt vielleicht die Frage, wozu wir das Ganze denn nun konkret brauchen. Wir können unsere gewonnenen Erkenntnisse einsetzen, um Skript-Code besser zu verstehen oder komplexe Berechnungen mit Bézier- und Hermite-Kurven durchzuführen. Ich selber hatte anfangs häufig mit Einzelkoordinaten statt mit Tabellen gearbeitet, was mich ziemlich ausgebremst hat. Es fällt wesentlich leichter, mathematische Formeln nachzuvollziehen und in Code zu übersetzen, wenn man in hierarchischen Einheiten denkt, welche man aber erst einmal kennen muss. Die praktische Anwendung würde aber den Rahmen dieser grundlegenden Anleitung sprengen, sondern wird ggf. an anderer Stelle vertieft.

Teilen

Kommentare 10

  • Metatables erschrecken mich, weil sie keine richtige Klassen sind, und ich sehe nicht viel Nutzen darin, in einer untypisierten Sprache, Objekte und extra Abstraktionen zu machen. Außerdem könnten sie evtl Leistung kosten. Ich mache mir immer Sammlungen von verwandten Funktionen und kann sie auch mit intellisense auflisten, und ich kriege auch Fehlermeldungen, wenn ein Aufruf nicht passt (ich nutze VS Code). Ich kann auch private Variabel haben. Ich bin präzise mit den Namen der Variabel (zB edgeId statt edge, wenn die Variabel die ID ist), pingeliger als UG. Notfalls nutze ich sogar die polnische Notation. Das hilft mir enorm.
    Aber vielleicht wird dies sich ändern. Habt ihr Beispiele, wo metatables wirklich nützlich sind?

    • In obigem Beispiel

      t2 = vec3.mul(8, vec3.add(t0, t1))

      vs.

      t2 = 8 * (t0 + t1)

      finde ich schon, dass man da was mit anfangen kann. (Ich habe dir als PM mal eine längere Formel geschickt und werde in meinem anderen Text zum Thema Kurven noch weiter konkrete Beispiele bringen, wenn's ans richtige Rechnen geht.)


      edgeId schreibe ich meistens auch. Aber oben im Beispiel wäre es falsch.

    • OK die metatable überlädt + - und *. Es ist eleganter. Sonst?

    • Das ist doch schon was. ;-) Vor allem etwas, was UG nicht verrät. :-)

  • Division klingt bei Vektoren etwas verrückt, weil das zwischen Vektoren nicht definiert ist. (Außer natürlich die Multiplikation mit dem Kehrwert eines skalaren Werts)


    Was die Multiplikation von 2 Vektoren angeht, gibt es

    - das Skalarprodukt (vec3.dot) - Das Ergebnis ist ein Skalar und beschreibt gewissermaßen den Winkel der Vektoren

    - und das Kreuzprodukt (vec3.cross) - Dieses berechnet einen dritten Vektor, der orthogonal zu den anderen ist


    Zum Thema wie man das ganze im Spiel anwendet sollte man noch sagen, dass dort häufig Vektoren auch einfach als Liste (also keys sind statt x,y,z dann 1,2,3) angegeben werden, zB v={7,-4,2} mit Elementen v[1], v[2], v[3]. So ist es zB bei den edgeLists in Konstruktionen. Die UG Skripte sind sich da leider nicht so einig.

    • O.k., danke für den Hinweis. Mich würde noch interessieren, wozu man vor allem das Kreuzprodukt genau braucht. Für Edges scheint es mir irrelevant zu sein. Die Division eines Vektors durch eine Zahl als Umkehrung vec3.mul würde manchmal schon Sinn machen, aber auf die Multiplikation mit dem Kehrwert habe ich ja auch schon hingewiesen.


      Was nicht-indizierte Tabellen angeht, war ich unschlüssig, ob ich sie noch breit erwähnen sollte. Offenbar wurden früher durchweg nicht-indizierte Tabellen verwendet. Bei den neuen API-Funktionen aber nicht mehr, aber einige Grundfunktionen wurden wohl nie überarbeitet, vermutlich wäre der Aufwand zu hoch. Vielleicht muss ich das doch noch einpflegen. Die Edge Lists wären ohnehin noch ein Thema für sich.

  • puuuh ... jetzt raucht mein Kopf. Aber ich glaube ich konnte nachvollziehen, was du erklärst. Muss ich bei Gelegnheit mal mit rumprobieren.


    Was ich nicht ganz verstehe ist die Tabelle, wo du die Zwischenebenen erklärst:

    Zitat

    Wir könnten uns auch Zwischenebenen aus der Tabelle herausgreifen und neu benennen, um das Ganze übersichtlicher zu machen und etwas Schreibarbeit zu sparen:

    Code

    1. pStart = edge.p0
    2. pEnd = edge.p1
    3. tStart = edge.p0
    4. tEnd = edge.p0

    Warum sind tStart und tEnd hier edge.p0. Ich hätte vermutet, dass das edge.t0 und edge.t1 sind.

    • Auja, danke, da hatte sich tatsächlich noch ein Fehler eingeschlichen. ;-)

    • Fein. Zeigt, dass ich es etwas begriffen habe :-)

    • Ich wollte auch nur die Aufmerksamkeit der Leser testen :-)
