Animierte Flügeltüren (89,5°) - wie geht das?

WoScha · 25. August 2023

Liebe TF2-Modder,

eigentlich sollte es eine ganz einfache Angelegenheit sein (dachte ich zumindest):

Der Steuerwagen hat auf jeder Seite zwei Flügeltüren, welche um 89,5° am Bstg geöffnet werden sollen.

Nur leider läuft das nicht so, wie ich das gerne möchte.
Der Eintrag in der .ani-Text-Datei bringt nicht das gewünschte Ergebnis. Vermutlich fehlt noch etwas?!

Code

function data()
return {
    times = { 0, 120, 240, 360, 480, 600, 720, 840, 960, 1080 },
    transfs = {
        {  1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        {0.985, -0.174, 0, 0, 0.174, 0.985, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.940, -0.342, 0, 0, 0.342, 0.940, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.866, -0.500, 0, 0, 0.500, 0.866, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.766, -0.643, 0, 0, 0.643, 0.766, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.643, -0.766, 0, 0, 0.766, 0.643, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.500, -0.866, 0, 0, 0.866, 0.500, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.342, -0.940, 0, 0, 0.940, 0.342, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0.174, -0.985, 0, 0, 0.985, 0.174, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
        {0, -1, 0, 0, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
    },
}
end

Alles anzeigen

Die vier Einzeltüren wurden jeweils an der Aussenkante mit einem Pivot-Punkt (Drehpunkt) versehen.

Unter Blender kann ich die Animation völlig problemlos erstellen.

Leider weiß ich nicht, ob und wie man bei Blender die Koordinaten-Daten exportieren kann.
(Es gab vor geraumer Zeit im Forum einen Eintrag wo es jemand erklärt hat. Nur finde ich ihn leider nicht mehr.)

Könnte mir ein Modder oder Scripter auf die Sprünge helfen?

...oder gar einen Muster-Code hinterlassen???

Wäre super!

Danke

WoScha

HundertDampf · 25. August 2023

Ohne das Problem zu kennen, ist es schwer zu sagen, was der Fehler ist.

Ich wage mal zu behaupten die Türen gehen auf und zu?

Die Animation die du hast geht in die Ursprungslage zurück

So muss das aussehen zum öffnen

Code

function data()
return {
    times = { 0, 60, 120, 180, 240, 300, 360, 420, 480, 540, 600 },
    transfs = {
        {  1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.985, 0.174, 0, 0, -0.174, 0.985, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.940, 0.342, 0, 0, -0.342, 0.940, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,},
        {0.866, 0.500, 0, 0, -0.500, 0.866, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.766, 0.643, 0, 0, -0.643, 0.766, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1, },
        {0.643, 0.766, 0, 0, -0.766, 0.643, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.500, 0.866, 0, 0, -0.866, 0.500, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.342, 0.940, 0, 0, -0.940, 0.342, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,  },
        { 0.174, 0.985, 0, 0, -0.985, 0.174, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1, },
        { 0, 1, 0, 0, -1, 0, 0, 0, 0, 0, 1, 0, 0, -0, 0, 1,},
        {-0.174, 0.985, 0, 0, -0.985, -0.174, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
    },
}
end

Alles anzeigen

Wenn du willst kannst du auch gleich die ganze Tür übernehmen, da beides FFA EW I sind, müssten die identisch sein

WoScha · 25. August 2023

Das hatte ich schon mal ausprobiert:
Von deinem FFA EW I den ani-Code verwendet.

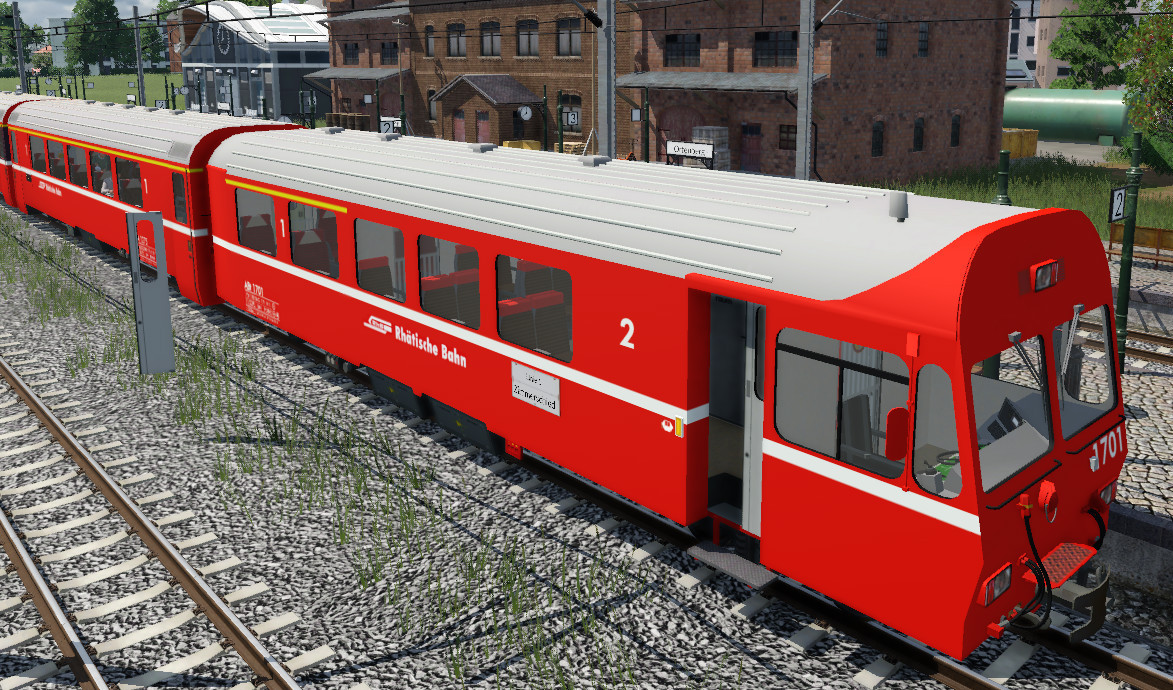

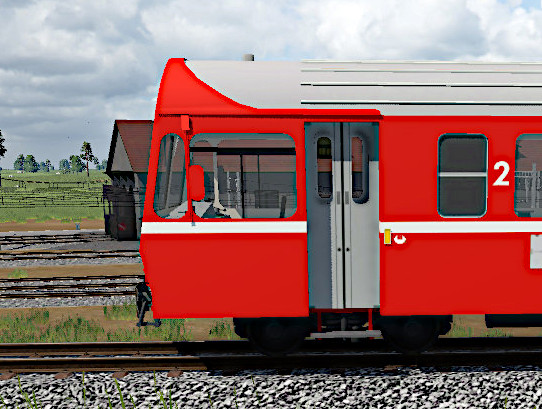

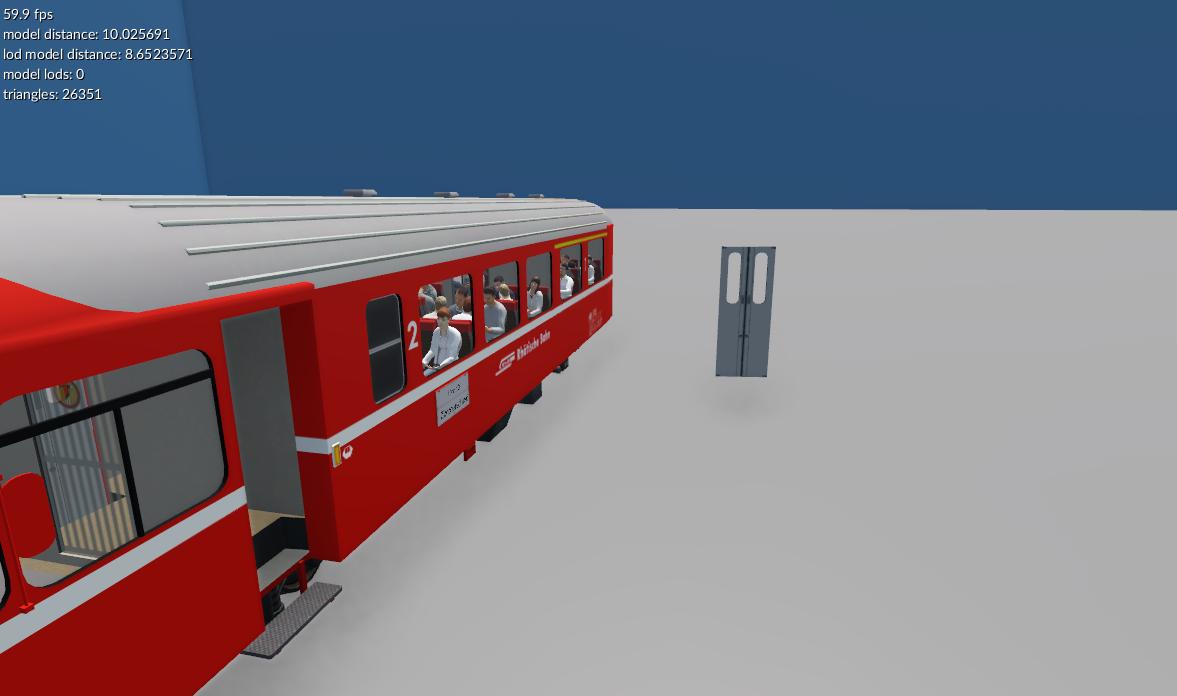

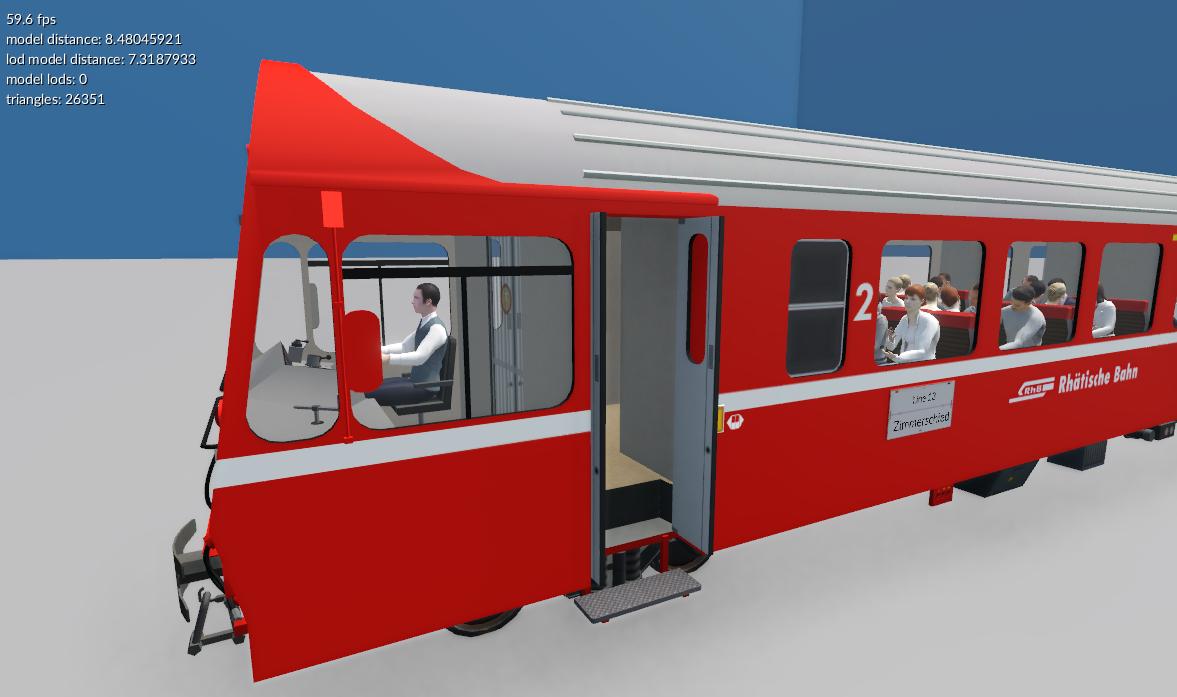

Sieht dann so aus, wie auf dem Screenshot!
(Die Türeseite ist verkehrt zum Bahnsteig, aber zum Testen besser darstellbar.

Die Türen sind alle auf den Nullpunkt ausgerichtet.
Bei den EW IV-Wagen war die Animation ein Kinderspiel.

HundertDampf · 25. August 2023

Der Nullpunkt der Tür ist der Drehpunkt.

Die transf stellen die Verschiebung von der ursprünglichen Position dar

WoScha · 25. August 2023

Genauso sehe ich das auch!

Der Eintrag in der .mdl sieht bei mir so aus:

Code

{
                        animations = {
                            close_doors_left = {
                                params = {
                                    id = "vehicle/waggon/abt1701/d1close_lft.ani",
                                },
                                type = "FILE_REF",
                            },
                            open_doors_left = {
                                params = {
                                    id = "vehicle/waggon/abt1701/d1open_lft.ani",
                                },
                                type = "FILE_REF",
                            },
                        },
                        children = {
                            {
                                materials = { "vehicle/train/rhb_abt1701/abt1701_main1.mtl", },
                                mesh = "vehicle/train/rhb_abt1701/ID9inst_lod0.msh",
                                name = "door_lv",
                                transf = { 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, -5.2101702690125, -1.0653198957443, 1.7461098432541, 1, },
                            },
                            {
                                materials = { "vehicle/train/rhb_abt1701/abt1701_glass.mtl", },
                                mesh = "vehicle/train/rhb_abt1701/ID16inst_lod0.msh",
                                name = "door_lv_w",
                                transf = { 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, -4.4802899360657, -1.0482800006866, 2.3116798400879, 1, },
                            },
                        },
                        transf = { 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, },
                    },

Alles anzeigen

**MaikC** · 26. August 2023

Die animation dreht alles um die transf die als letztes innerhalb der klammer steht, also Zeile 30 und die liegt auf 0,0,0 dort ist die transf der Gruppe die du angelegt hast und um diesen Punkt wird gedreht.

Du musst diese Gruppe mit dem origin auf den Punkt legen um den gedreht werden soll und die beiden mesh entsprechend innerhalb der Gruppe positionieren.

WoScha · 26. August 2023

Jetzt habe ich mal Tuere und Tuerfenster zusammen gefasst und die Gruppen-transf-Zeile entfernt.

Code

{
                        animations = {
                            close_doors_left = {
                                params = {
                                    id = "vehicle/waggon/abt1701/d1close_lft.ani",
                                },
                                type = "FILE_REF",
                            },
                            open_doors_left = {
                                params = {
                                    id = "vehicle/waggon/abt1701/d1open_lft.ani",
                                },
                                type = "FILE_REF",
                            },
                        },
                        children = {
                            {
                        materials = { "vehicle/train/rhb_abt1701/abt1701_main1.mtl", "vehicle/train/rhb_abt1701/abt1701_glass.mtl", },
                        mesh = "vehicle/train/rhb_abt1701/ID9inst_lod0.msh",
                        name = "door_lv",
                        transf = { 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, -5.2101702690125, -1.065319776535, 1.7461097240448, 1, },
                    },
                 },
             },

Alles anzeigen

Das Verhalten der Animation hat sich kein bisschen verändert:
Die Animation scheint sich grundsätzlich um den Nullpunkt zu drehen.

WoScha · 26. August 2023

So langsam komme ich zum Ziel!

...das war eine harte Nuss!

Danke einstweilen für eure Hilfe.
