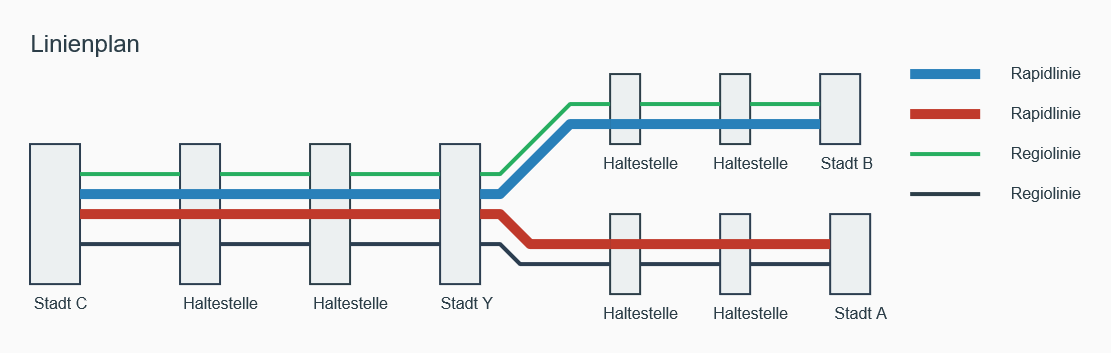

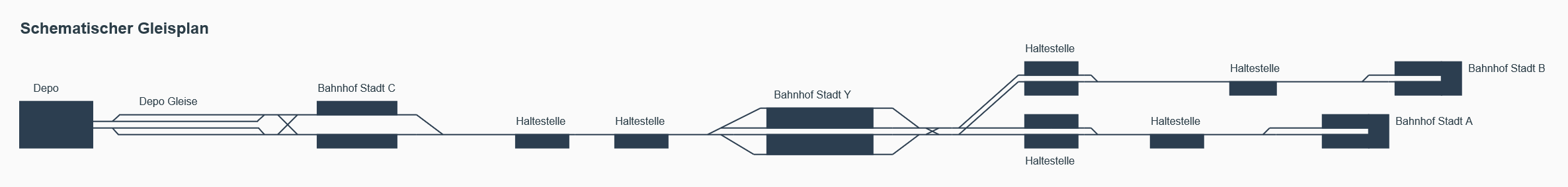

Wer sich den Anhang ansieht, findet ein schematischer Gleisplan und den dazugehörigen Linienplan. Im schematischer Gleisplan ist eine Strecke mit Bahnhöfen inkl. Haltestellen zu erkennen. Auch eine Abzweigstrecke ist darauf abgebildet. Wer sich jetzt den Linienplan ansieht, wird sich jetzt wundern. Den auf jeder Linien verkehrt auch ein Zug. Mit der Zuglogik Steuerung von UG würden sich die Züge früher oder später gegenseitig blockieren. Und es hätte sich ein andren Gleisplan ergeben wie auch der Linienplan. Wahrscheinlich in der Form einer Anschlusslinie oder einer Doppelspurstrecke zwischen Bahnhof Stadt C und Stadt Y.
Um aber diesen Gleisplan zu ermöglichen, braucht es einen Fahrplan, welcher auch durchführbar ist. Als Erstes habe ich die Fahrzeit der Züge auf jeder Linien einzeln bestimmt. Das mit dem Mod Fahrpläne 1.2 Station Fix. Und das nach dem dritten Zugumlauf. Um ein realistisches Zugverhalten zu erreichen. Benutze ich folgende weiter Mods wie für die Kurven, Brems und Beschleunigung, was den Effekt hat das sich die Fahrzeit verlängert. Für die rote Linie gab es einen Zeitwert von 6:06 Minuten, bei der blau eine von 7:08 Minuten. Bei der schwarzen Regio Linie von 11:19 Minuten. Die längste Umlaufzeit wies aber die grüne Linie auf, mit einer Zeit von 12:30 Minuten. Diese Angaben und die Fahrzeiten zwischen den Stationen trug ich zunächst in eine Kalkulationstabelle mit geschätzter Distanzwerte ein. Um daraus ein zunächst einfaches Zeit-Weg-Diagramm ermöglichen. Für eine Strecke hätte das gereicht, aber ich hatte noch die Abzweigstrecke so brauchte es noch einen weiteren Schritt.
Im nächsten Schritt wurde das Fahrplankonzept festgelegt. Die Idee war nun, dass sich die Züge der beiden Streckenäste in die Städte A und B im Stadtbahnhof Y treffen. Und dazu, dass auf der Strecke nach der Stadt C eine Taktverdichtung durch Überlagerung der Linien entsteht. Um das zu realisieren brauchte ich weitere externe Software. Zunächst das FPLedit es ist ein freies Programm zum Erstellen von Fahrplänen für Modellbahnen in Tabellenform und Bahnhof aushänge nach Deutscher Norm. Den die Werte, die man dort eintragt, kann man jetzt im JTrainGraph weiter benutzen. Den JTrainGraph ist eine einfache Software um ein Zeit-Weg-Diagramm zu erstellen. So konnte ich jetzt erkenne, ob der Fahrplan umsetzbar war.
ZitatEin grafischer Fahrplan (auch Bildfahrplan- oder Zeit-Weg-Diagramm genannt) stellt die Bewegung von Verkehrsmitteln dar. Es ist eine visuelle Darstellung, die zeigt, wo ein Verkehrsmittel zu einem Zeitpunkt ist. Sie können daraus entnehmen, welche Zuglinien verfügbar sind, welche Bahnhöfe bedient werden und wie lange die Reise dauert.
Diese Zeitwerte habe ich nun in den Fahrplan Mod für die Abfahrtsbahnhöfe sowie für den Bahnhof der Stadt Y übertragen. Dabei habe ich die Haltezeiten der Haltestellen frei gelassen. Nach dem ganzen Vorgang ergab sich ein 20-Minuten-Takt der Züge. Und zwar für jede Linie für sich, fast wie im Vorbild.
Hier ist ein Link zu einem einfachen grafischen Fahrplan der Strassenbahn von Neuenburg in der Schweiz. Wer es komplizierter mag, der sich den folgen Link betrachten, dieser führt zum Jungfraujoch. Auf Seite von ÖV Info CH kann man sich noch weitere andre Pdf. Ansehen. Wer auf dieser SBB Seite in den Layer reinzoomt, wird feststellen, dass die Bahnhofgleisanlagen nach der Zugsicherungsmethoden dargestellt sind. Funktioniert auch auf andren europäischen Bahnhofsanlagen, selbst Tramgleise sind dargestellt in den Städten. Nur das dort der Layer mit dem Schweizer Luftbild nicht mehr so detailreich ist.
