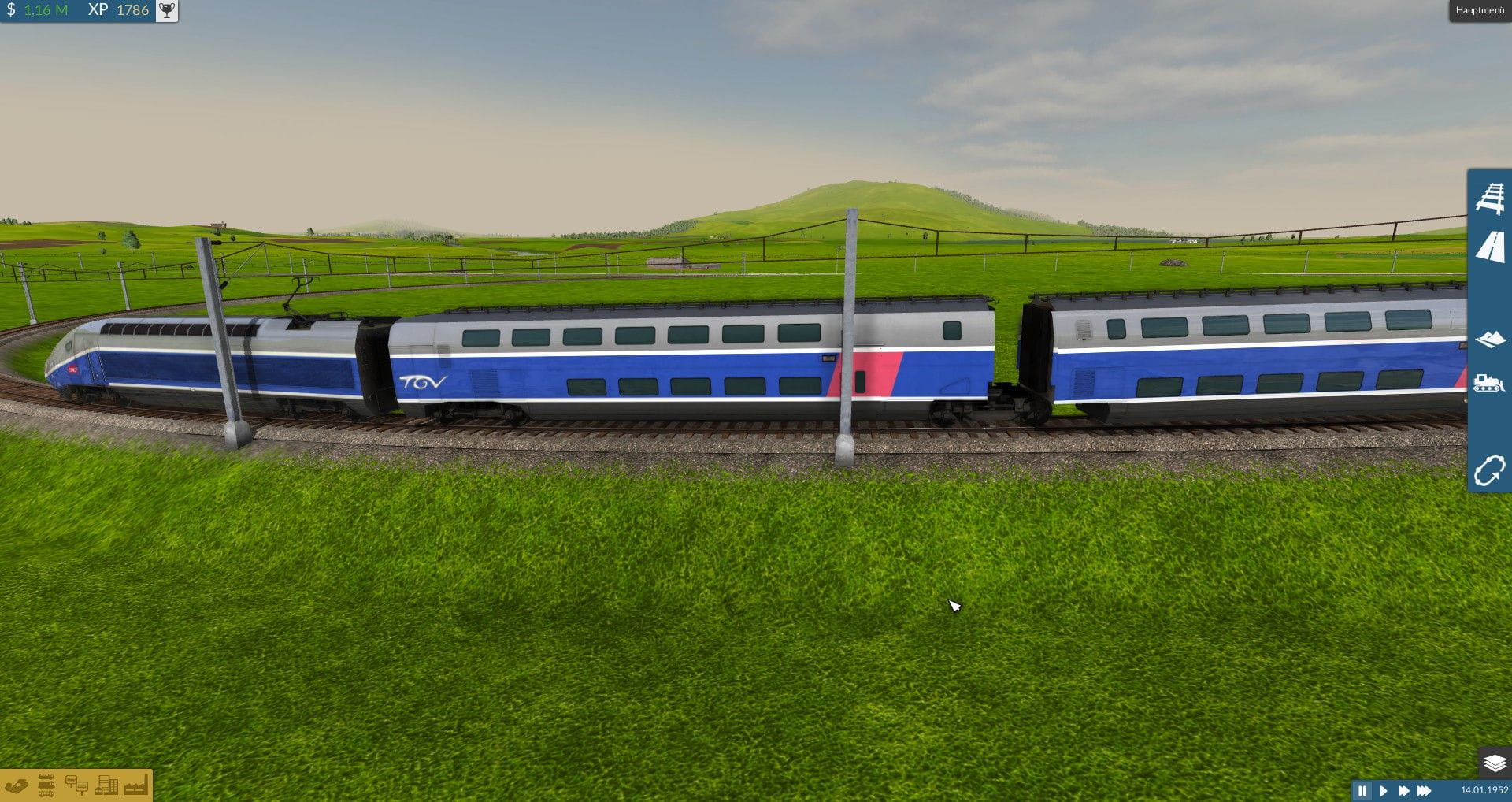

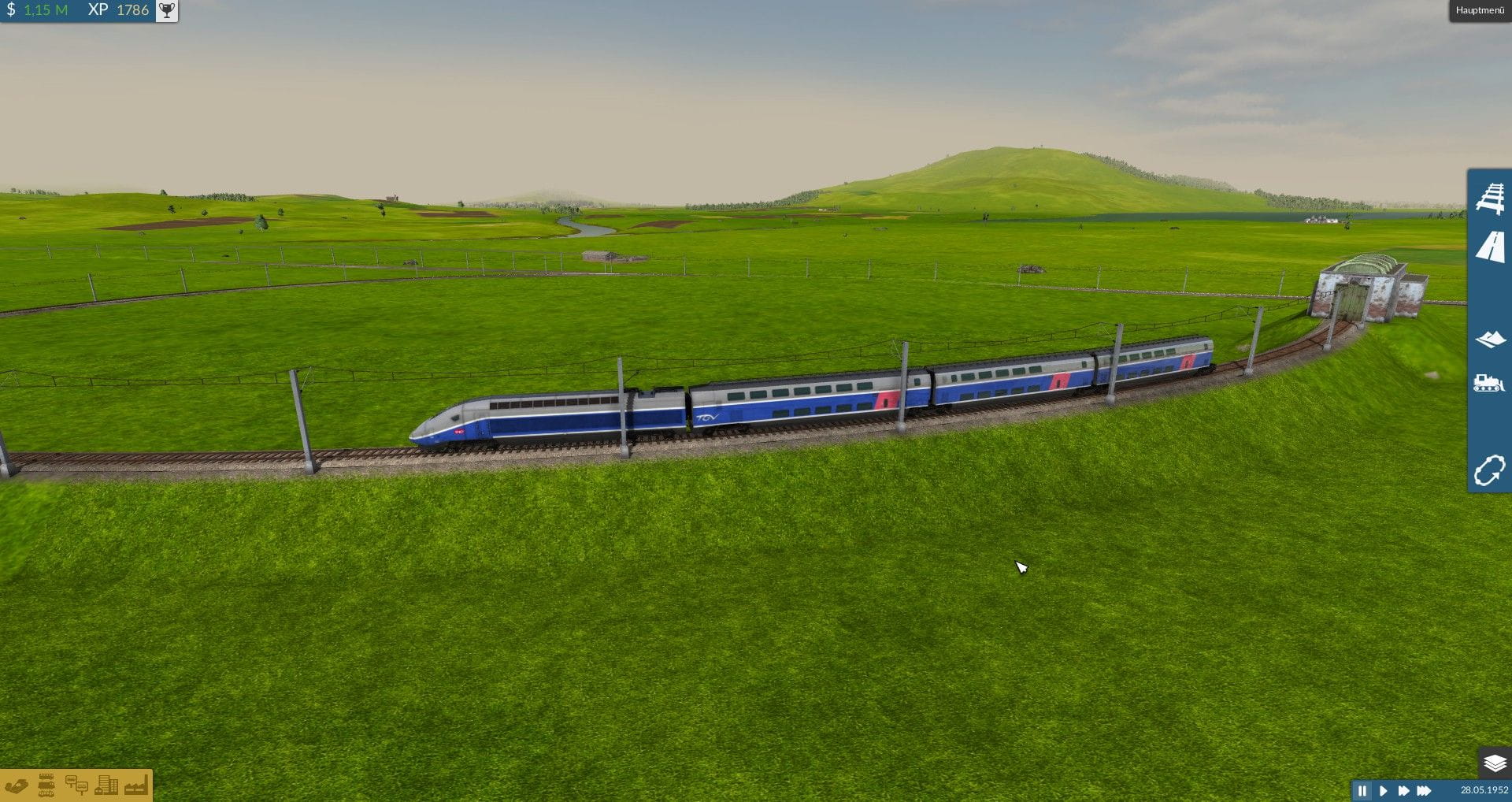

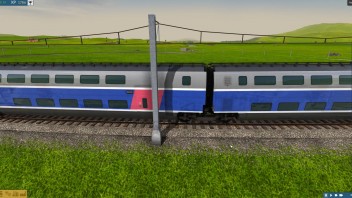

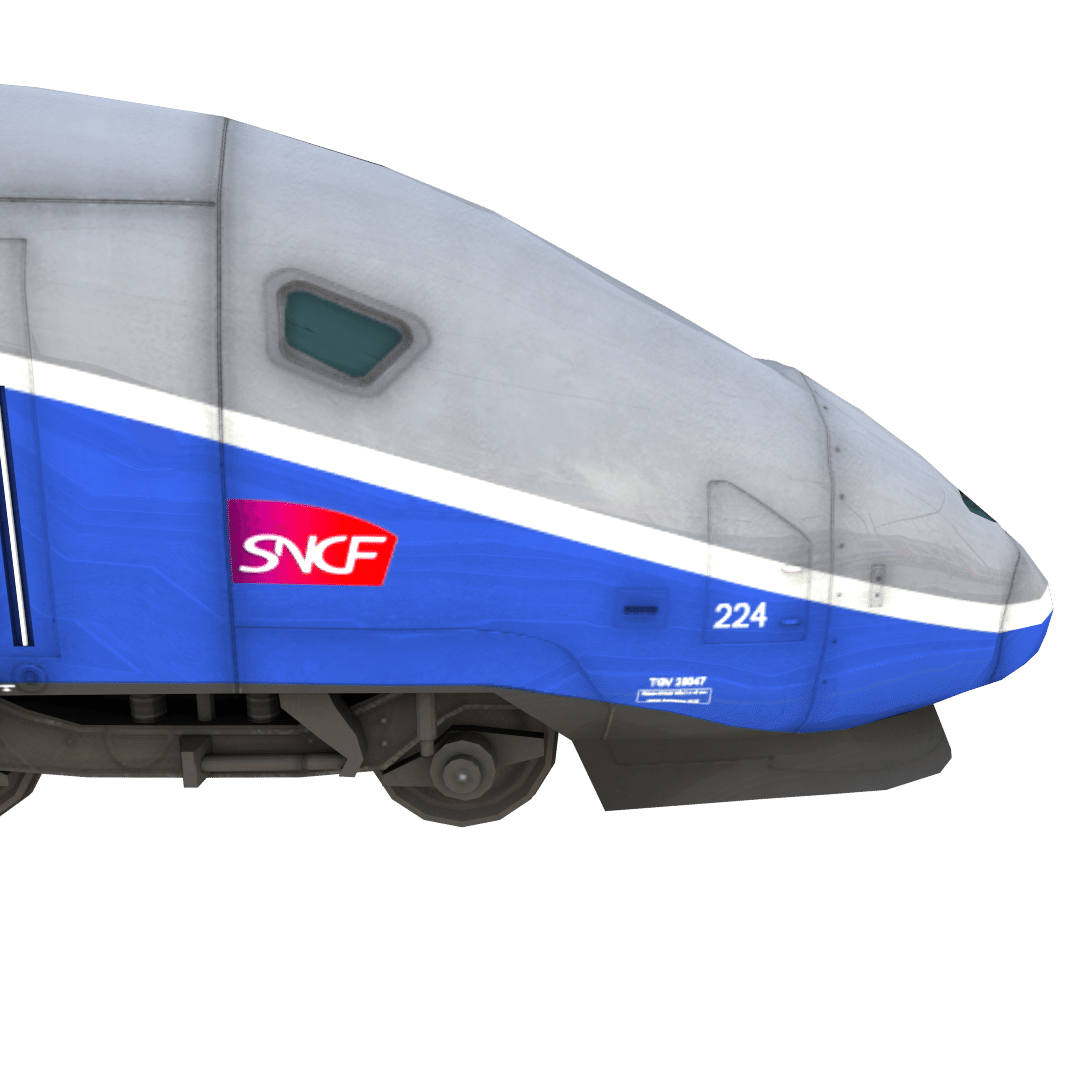

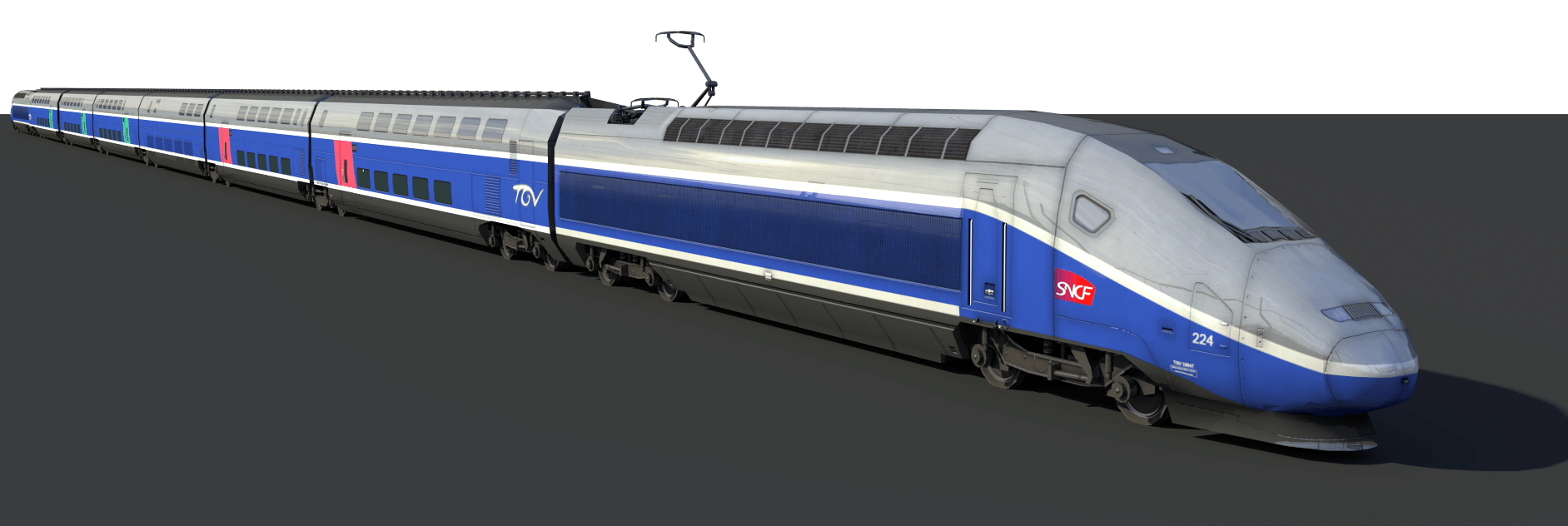

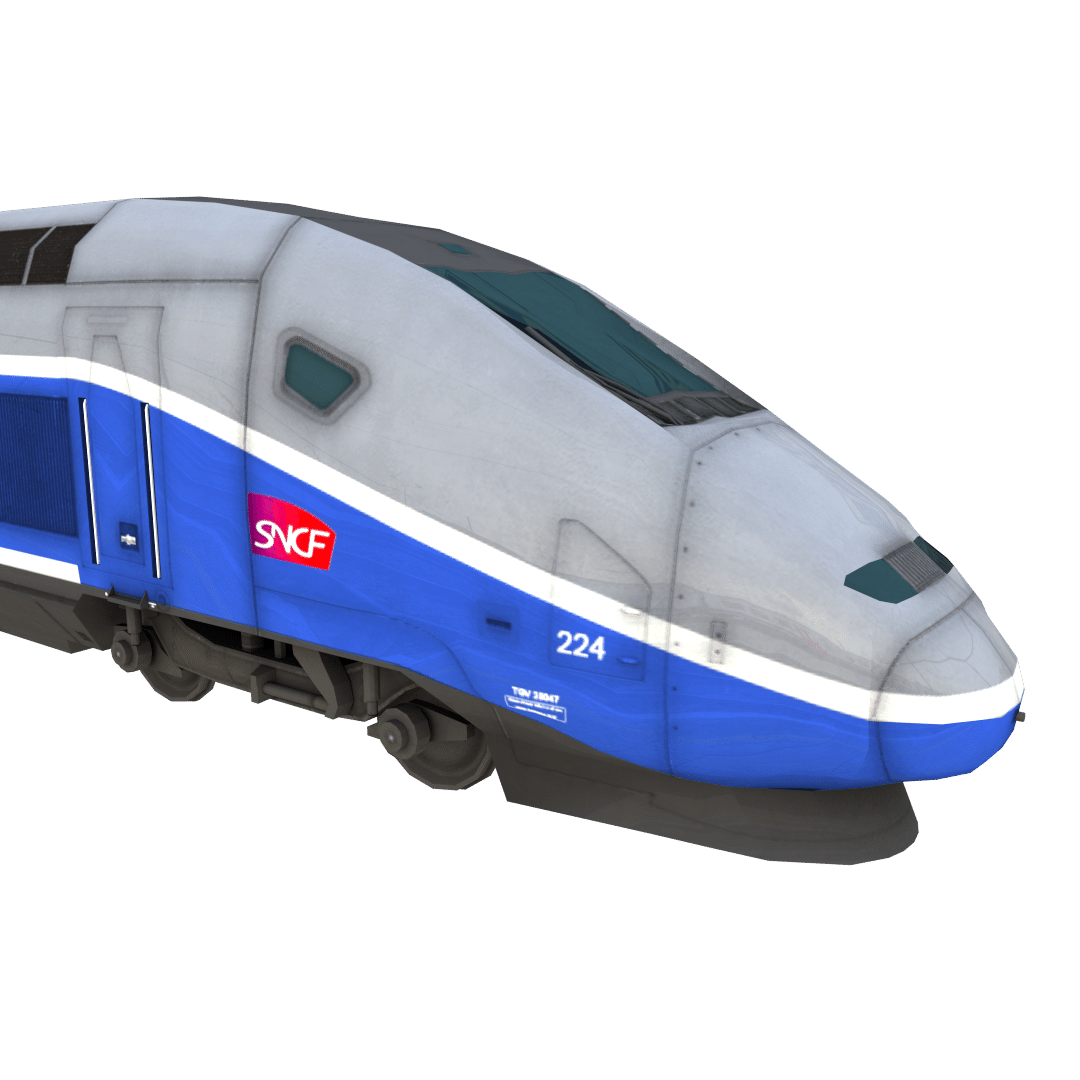

TGV Duplex

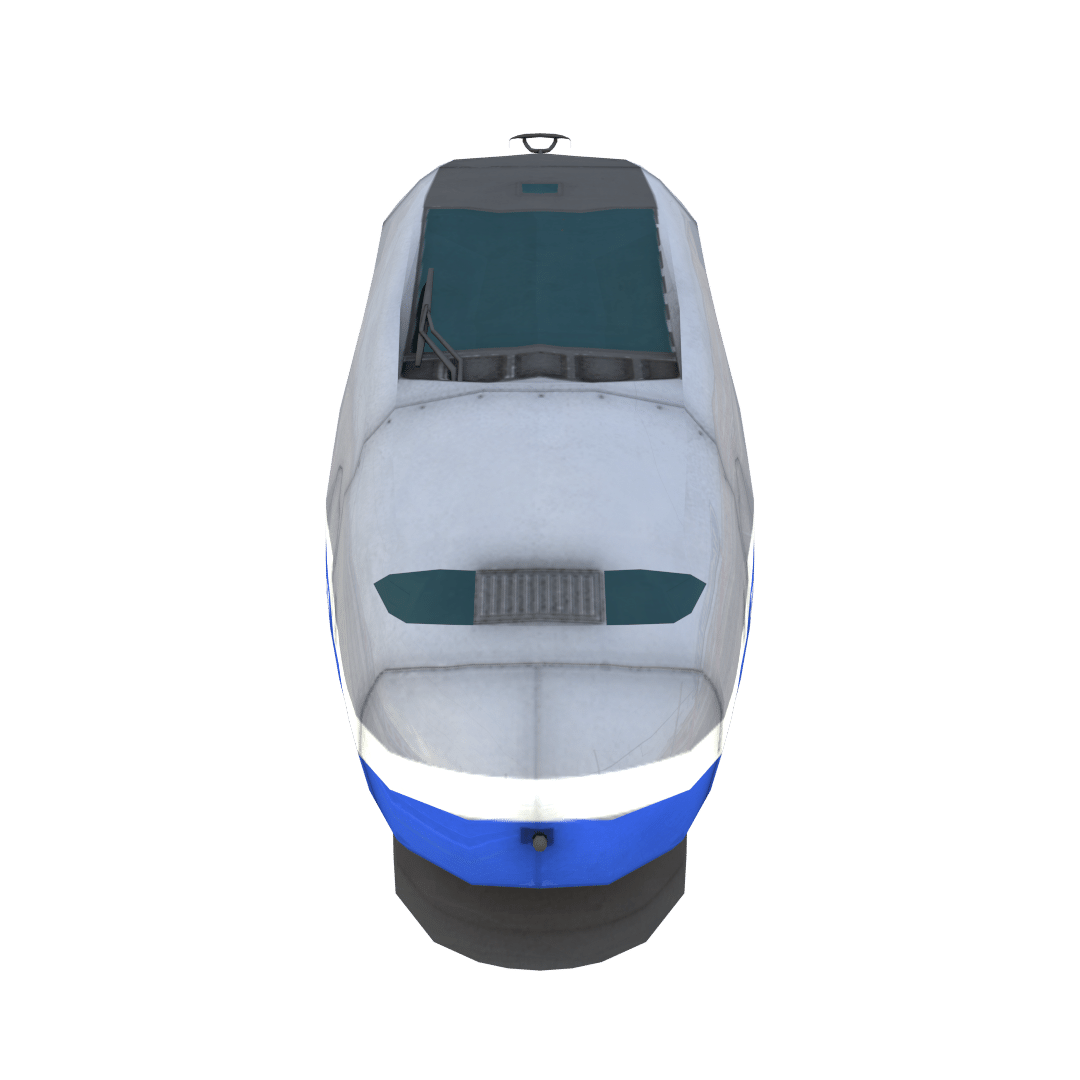

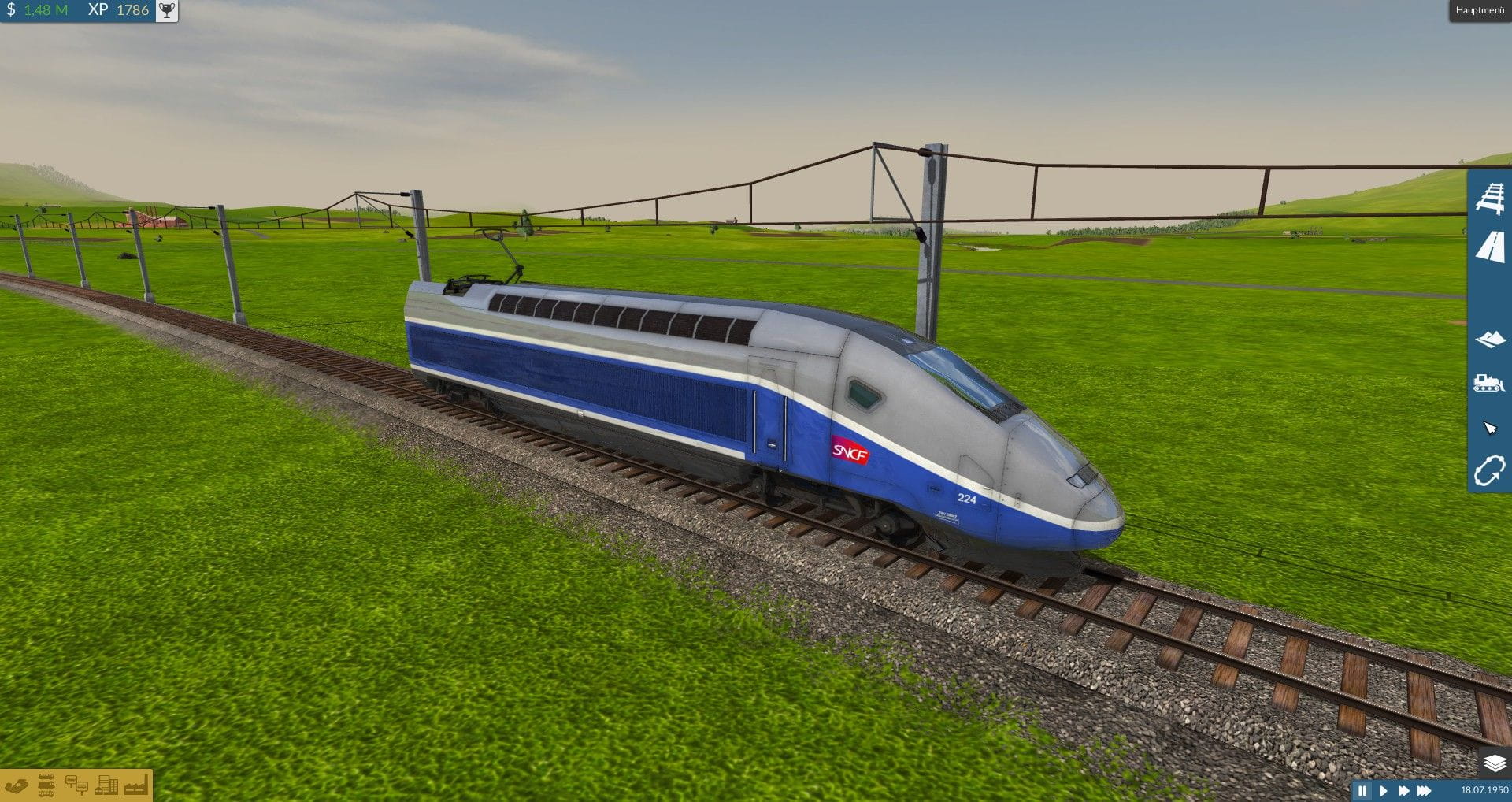

Ja , das ist der Gleiche Triebkopf, nur eine andere Lackierung.

Machst du auch die Original - Länge ? Also mit 4 2.Klasse und 3 1.Klasse Wagen ?

Zitat von SwissCH

Die erste ist funktionierende Lichter einzubauen, die ausschalten wenn der Zug steht. Bisher hat eigentlich soweit ich weiss nur @DukeaufDune das umgesetzt, und da ich soviel wie keine Ahnung von den ganzen Script sahcen habe müsste ich da wohl etwas Hilfe haben, aber ich fände es eigentlich schon ganz cool.

Müsstest du dann wohl über die door_animation machen. Kannste ja einfach open_door nehmen, da es ja ums Halten geht und nicht um die spezielle Seite. Brauchst dafür aber halt nen extra Mesh für die Scheinwerfer. Grundprinzip: Das Ganze so bauen, dass du das Scheinwerfermesch einfach um 180° drehen kannst und es dann wieder ordentlich sitzt. Dann mappest du eine Seite eben als "Licht an" und die andere als "Licht aus". Solltest du direkt noch "leuchtendes" Licht wollen (also am coeff in der .mtl gedreht), so musst du halt noch sicherstellen, dass beide Seiten ein eigenes Material haben.

Was Alternativ auch ginge: Einfach 2 Planes erstellt (eine für an, eine für aus) und entweder die "an"-Plane beim Halt einfach etwas nach hinten translatieren, so dass sie hinter der "aus"-Plane verschwindet, oder aber eben zusätzlich noch die "aus"-Plane dann nen Stück nach vorn. Da müsste man dann halt doppelt sovielen Meshes ne Animation usw verpassen für nen minimalen Effekt.

Oh ja. Aus der Sicht eines Repainters: Der wird gut! Schmutz und Fugendreck inklusive. Auch die Reflektionen sehen doch ganz gut aus.

Du meinst, damit sie die Achsen drehen? Das musst du von Hand machen.

Aber schreib mir mal via PN, dann kann ich dir gerne helfen

Solange dein Fahrzeug 2bogies mit 2 Achsen hat, sollte TF das automatisch machen. Du musst dafür lediglich in der mdl in den meta Daten bei configs (wo auch die fakeBogies sind) das Achsenmesh angeben (axles = { ..., ... },).

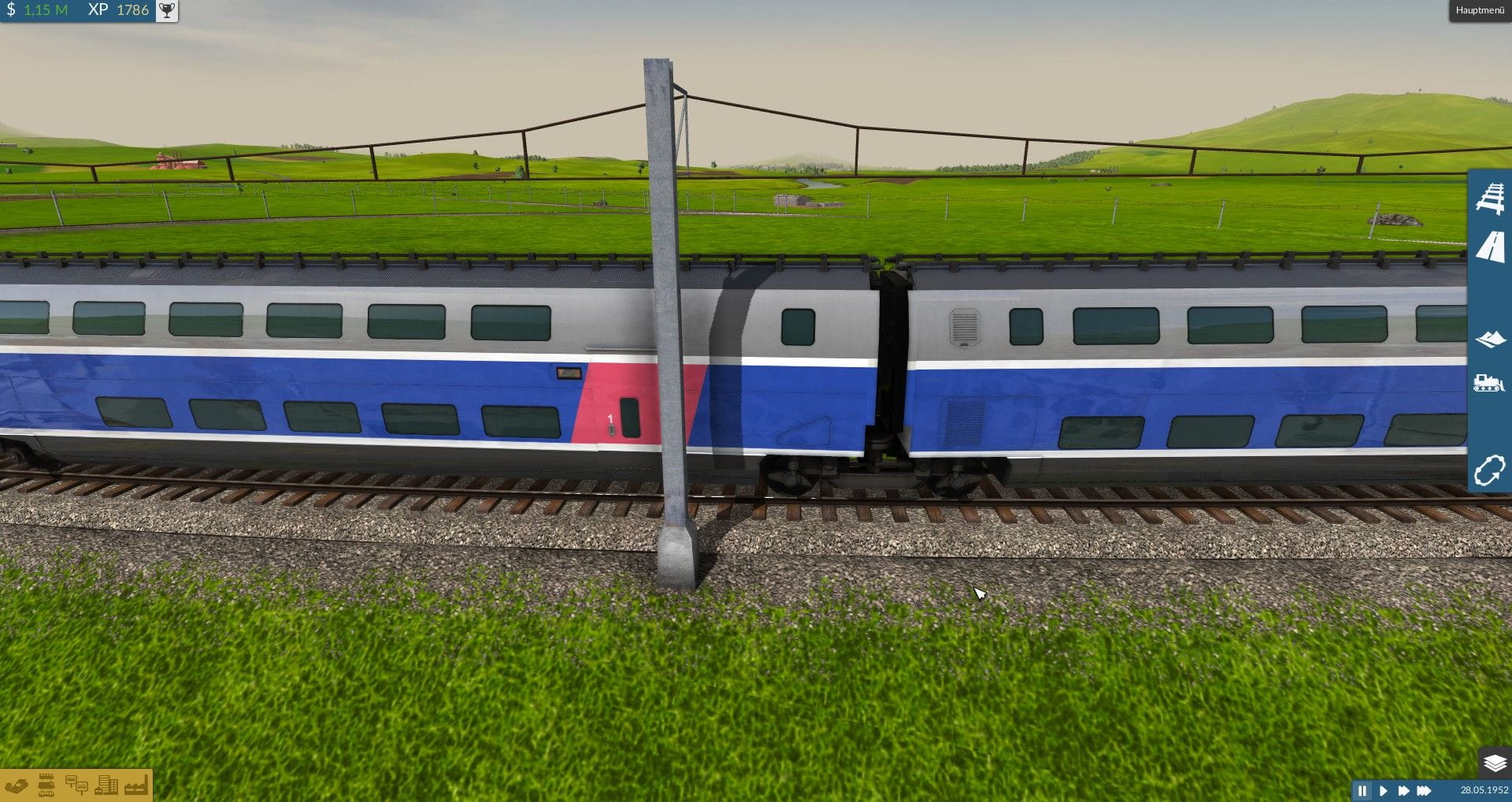

Hat das Teil nur ein Bogie (Jacobs bla, aber Doppelstöcker haben da scheinbar wegen dem höheren Gewicht eh immer 2), muss man halt fakeBogies angeben. Dabei definierst du je 2 "Aufsetzpunkte" für die jeweilige Gruppe. Das ist einfach der (globale) x-Wert. Sprich einfach immer als Position die x-Koordinate der Achsen angeben.

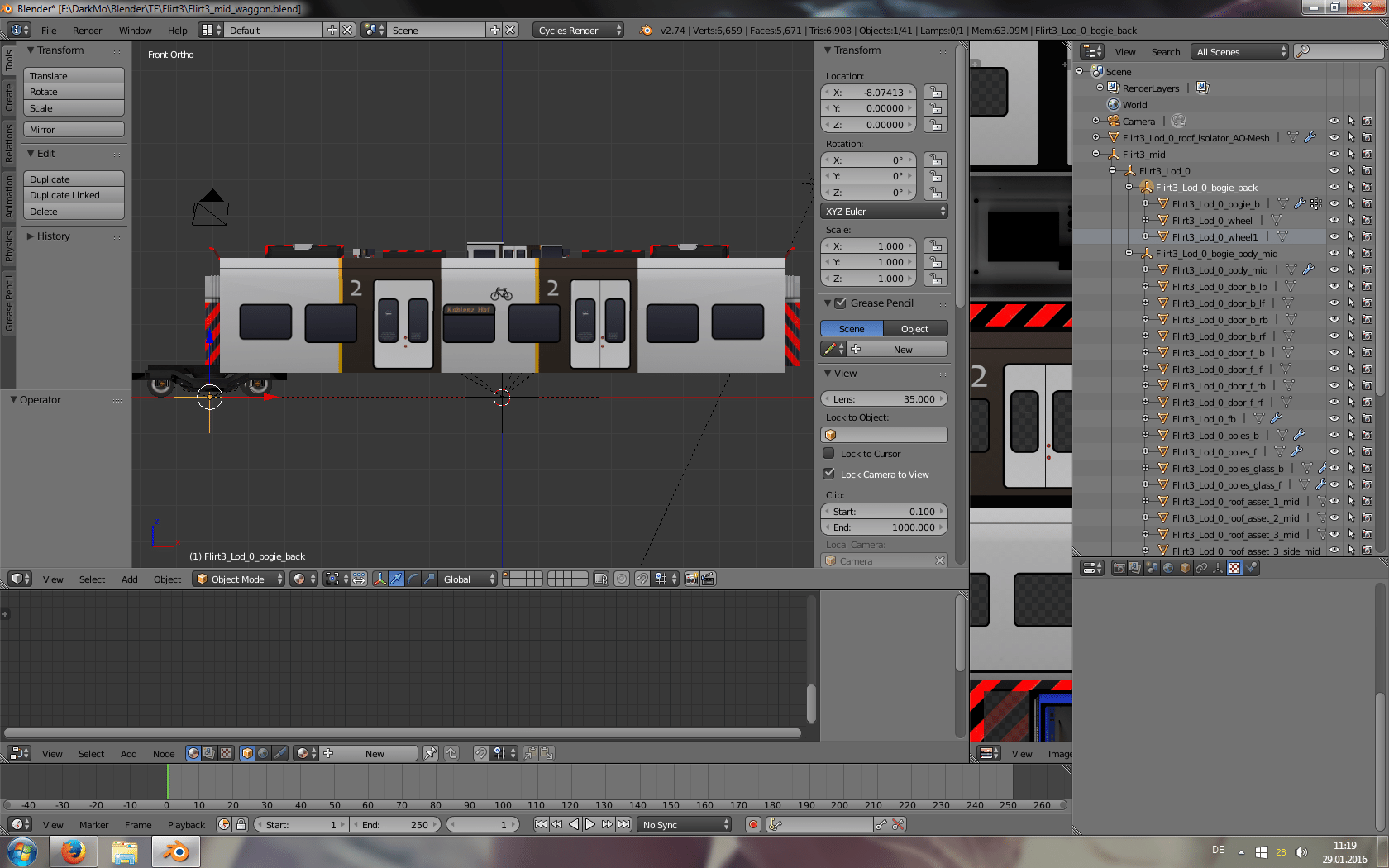

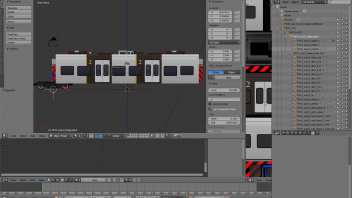

Ich hab ehrlichgesagt nichmal ne Ahnung, ob das überhaupt in Blender Einstellbar is Das ist aber echt keine Kunst. Hab hier mal ein Bild eines meiner Flirt3 Waggons:

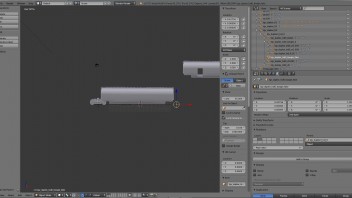

Ich hab hier mal die group des hinteren Drehgestells ausgewählt, so dass man oben mittig die x-Koordinate sieht, -8.irgendwas. Der Waggon-Body mit den Türen und Pi Pa Po ist in einer group und das Drehgestell mit Achsen ebenfalls in ner group. Das ist mein Grundgerüst. Der Body usw MUSS in ne group, da fakeBogies nur auf groups angewendet werden können.

Auflagepunkt des Bodies hinten ist... einfach die Koordinate unsere Drehgestells. Also diese -8.irgendwas. Und der 2. Auflagepunkt? Naja, einfach genau auf der anderen Seite, also der Wert ganz simpel negiert -> 8.irgendwas Brauchste nur noch die ID deiner body-mesh group und schon hast du alles. Sieht in der mdl dann so aus (bei mir hats die ID5):
{ group = 5, position = 8.07413, offset = 0 },
{ group = 5, position = -8.07413, offset = 0 },
Schon haste dein fakeBogie Man schaue auf die eingetragene Position: Genau unsere +- 8.irgendwas Für das Drehgestell das Ganze auch nochmal (das hat bei mir die ID1), diesmal mit den Positionen der Achsen - kann man ja auch einfach in Blender auslesen und auch das dreht sich ordentlich. Man darf halt die Achsen nich vergessen anzugeben. Da beide Achsen das selbe Mesh als Grundlage haben, reicht hier eine Angabe. Sieht dann alles in allem so bei mir aus:

{
					axles = { "vehicle/waggon/Flirt3/Flirt3_Lod_0_wheel.msh" },
					wheels = { },
					fakeBogies = {
						{ group =  1, position =  -6.72413, offset = 0 },
						{ group =  1, position =  -9.42413, offset = 0 },
						{ group =  5, position =   8.07413, offset = 0 },
						{ group =  5, position =  -8.07413, offset = 0 },
					},
				},

Axles sind die durchgehenden Achsen, wheels bezeichnen die mitlenkenden Einzelräder (für Busse usw). Aber sobald das Mesh in nem Bogie/group ist, wird ein wheel wie eine axle behandelt Das aber nur am Rande

Wie du siehst, alles keine Kunst. Wichtig is nur, dass auch das Body-Mesh mit seinen ganzen Anhängsel-Meshes in ner Group steckt. Hast du dann body-group und 2 drehgestell groups (eine group die 2 Achsenmeshes beinhaltet), brauchst du garnichts einstellen, dass macht TF dann von ganz allein

TF ID Counter
Musst dazu die mdl laden und alle anderen childs (groups/meshes) darin müssen auch "erreichbar" sein. Also langt nich nur die mdl allein dafür, da er auch in groups die meshes "zählen" muss Dolles Dool! xD

Evt. hilft Dir auch noch der Lexikon Eintrag zu den Fake-Bogies:
Lexikon Eintrag

Also die Boundingbox musst du in der .mdl händisch anpassen. Ist ein Bißchen gefummel oder du guckst dir in Blender welche Weret auf der x Achse dein Wagen hat (die äußersten ohne die boggies welche rausstehen)

Zu den fakeboggies. Ich habe alle meshes in eine oder Gruppe gepackt Also meine Gruppe 1. Dann habe ich mittels des fakeboggie Eintrags den Auflagepunkt auf den Wert gesetzt wo im Normalfall ein Drehgestell wäre.

railVehicle = {
configs = {
{
axles = {"vehicle/waggon/Alstom_Continental_mitte_pantho/Mittenachse.msh"},
fakeBogies = {
{
group = 1,
offset = 0.0,
position = 8.58,
},
{
group = 5, -- falten
offset = 0,
position = 8.4,
},

Der Wagen hat die gleichen Eigenschaften wie deiner bezogen auf die Anzhal der Drehgestelle.

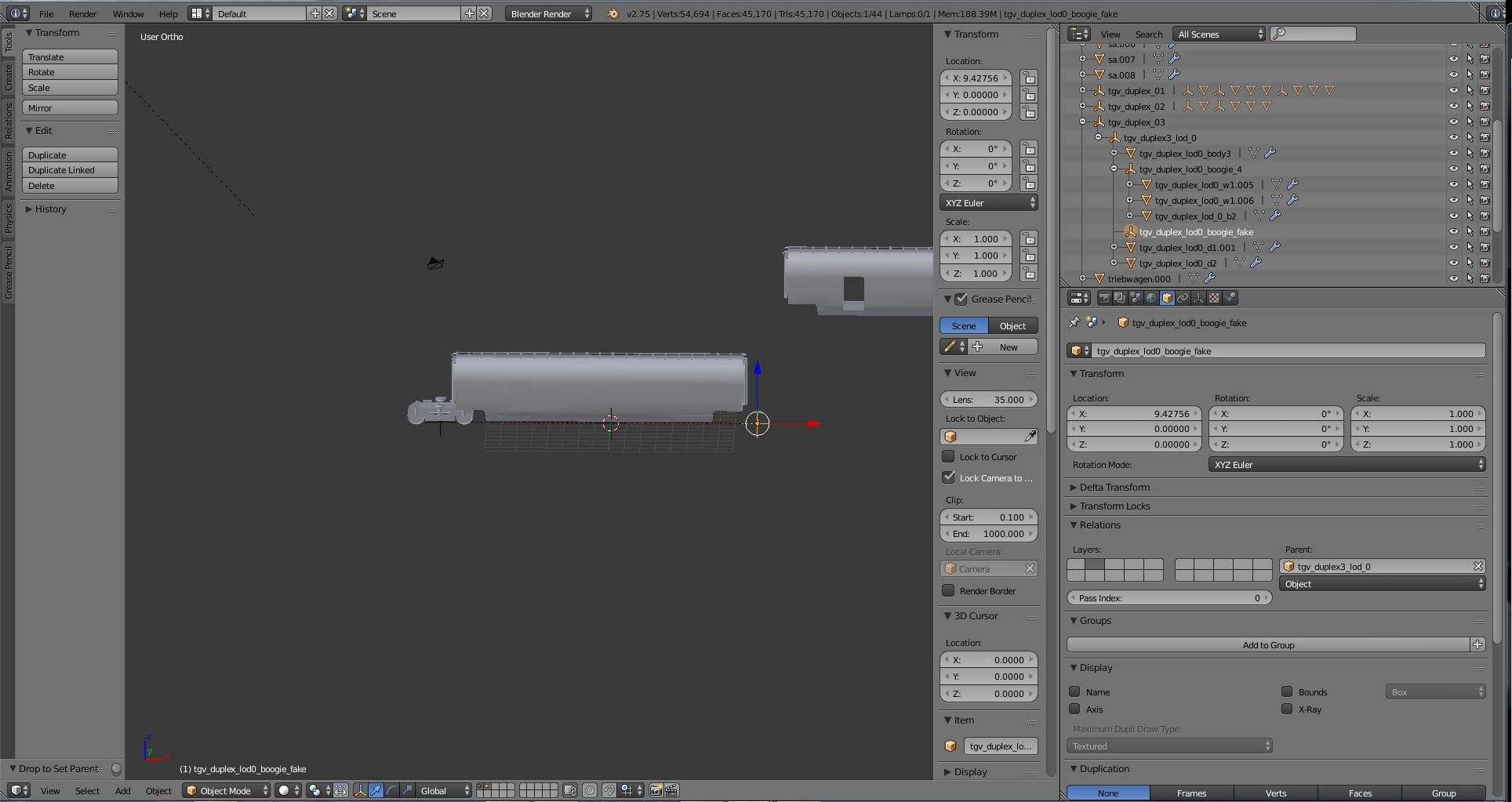

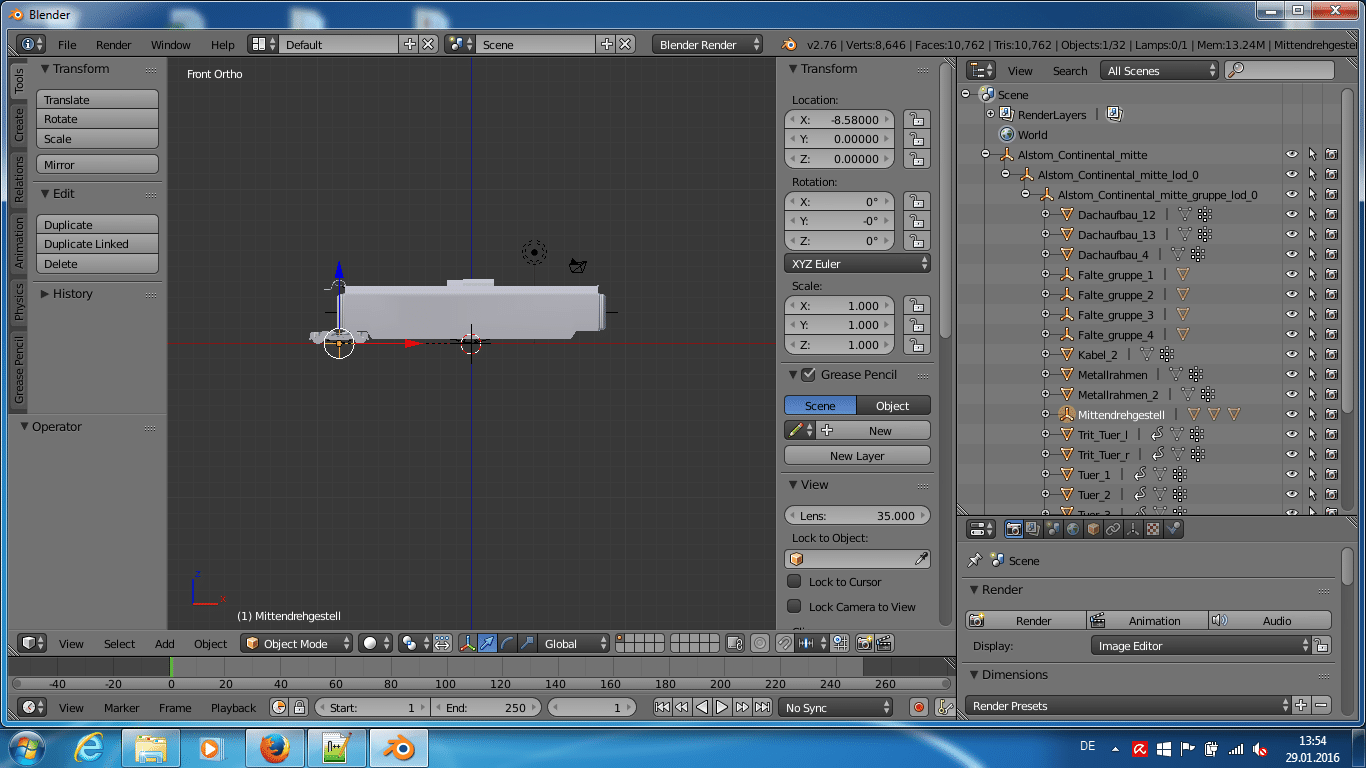

Auf dem Bild sieht man das Ich den Ursprung des echten Boggies ausgewählt habe. das Modell ist achsensymmetrisch also einfach den Wert positiv in die poesition des fakeboggies schreiben. Den Aufbau meiner Struktur siehst du auch. Den Offset habe ich nicht benutzt, immer wenn ich da was Probiert habe kam sch***** raus.

Hehe stimmt, die BoundingBox muss man manuell anpassen, da der Exporter schlicht die Max-Werte hernimmt. Die hintere Hälfte des Drehgestells soll ja aber nicht mehr dazu zählen. Ich habs bei mir hier genauso gelöst wie bei den fakeBogies:

boundingInfo = {
		bbMax = { 8.07413, 1.43956, 4.28229, },
		bbMin = { -8.07413, -1.43956, -0.0253, },
		-- Länge 16.14826m
	},

Kennste die x-werte noch von irgendwoher? Hab natürlich meinen Faltenbalg drüber auch so angepasst, dass die Falten bis zu genau diesem Punkt reichen und darüber hinaus hab ich noch ein Stück weiter extrudiert, dass es in Kurven keine Lücken gibt Aber es trifft sich prinzipiell alles bei 8.irgendwas
